活性炭吸附箱的殼體結構



 一、背景與概念



### 1.1 活性炭吸附箱的基本定義

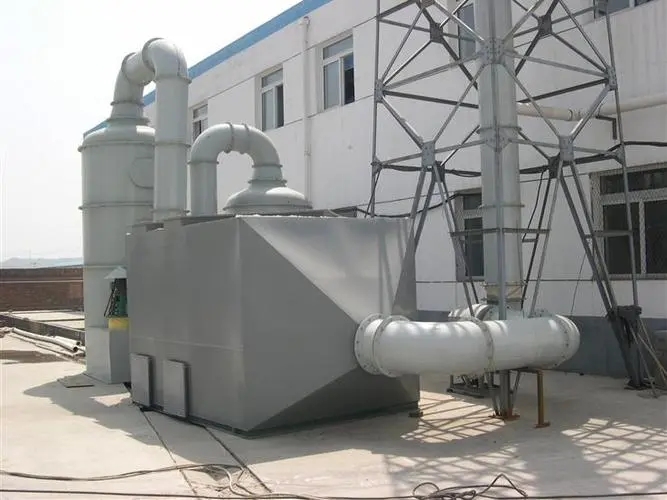

活性炭吸附箱，也稱為活性炭吸附器或活性炭過濾箱，是一種利用活性炭的高比表面積和孔隙結構來吸附和凈化空氣中有害氣體或顆粒物的環保設備。在工業廢氣治理和空氣凈化***域，活性炭吸附箱因其高效的吸附性能和廣泛的適用性而被廣泛應用。



### 1.2 活性炭吸附箱的應用范圍

活性炭吸附箱廣泛應用于化工廠、制藥廠、食品加工廠、噴漆房等需要對有害氣體和顆粒物進行高效處理的場所。它可以有效去除廢氣中的揮發性有機化合物（VOCs）、惡臭物質、粉塵等污染物，從而改善空氣質量，保護環境和人類健康。



### 1.3 活性炭吸附原理簡介

活性炭吸附主要是通過其表面的微孔結構和***量的分子引力來實現對氣體分子的吸附。當廢氣通過活性炭層時，活性炭表面的未平衡和未飽和的分子引力或化學鍵力會吸引氣體分子，使其濃聚并保持在活性炭表面，從而完成吸附過程。



## 二、殼體結構設計



### 2.1 總體結構概述

活性炭吸附箱的殼體結構通常采用箱體形式，分為抽屜式和墻式兩種主要類型。抽屜式結構便于活性炭的更換和維護，而墻式結構則適用于處理風量較***的場合。殼體材料一般選用Q235板材，確保了結構的美觀性和連接強度。



### 2.2 殼體材料選擇

#### 2.2.1 Q235板材的***點

Q235板材具有******的焊接性能、機械性能和耐腐蝕性能，是制造活性炭吸附箱殼體的理想材料。它能夠承受一定的壓力和溫度變化，保證設備的穩定運行。

#### 2.2.2 不銹鋼與鍍鋅板的應用對比

在一些***殊環境下，如高濕度或腐蝕性較強的場所，也可以選用不銹鋼或鍍鋅板作為殼體材料。不銹鋼具有更強的耐腐蝕性和美觀性，但成本較高；鍍鋅板則具有較***的性價比，但在極端環境下可能不如不銹鋼耐用。



### 2.3 殼體結構形式

#### 2.3.1 抽屜式結構

抽屜式活性炭吸附箱由多個抽屜狀的活性炭盒組成，這些盒子可以輕松地從設備中抽出和推入，方便活性炭的更換和填充。這種設計不僅提高了維護效率，還減少了設備的停機時間。同時，抽屜式結構使得活性炭的填充和分布更加均勻，有利于氣體的均勻通過和充分吸附。



#### 2.3.2 墻式結構

墻式活性炭吸附箱則采用固定式的墻體結構，活性炭被填充在墻體內部。這種結構具有較高的穩定性和密封性，適用于處理風量較***、空間有限的場合。墻式結構的設計需要考慮活性炭的填充密度和氣體流通路徑，以確保廢氣與活性炭的充分接觸和高效吸附。



### 2.4 殼體防腐措施

為了延長活性炭吸附箱的使用壽命并減少維護成本，殼體通常會采取防腐措施。常見的防腐方法包括噴涂防腐漆、使用耐腐蝕材料以及定期對殼體進行檢查和維護等。這些措施可以有效地防止殼體因腐蝕而損壞或變形，保證設備的正常運行和吸附效果。



## 三、殼體功能***化



### 3.1 氣流進出口設計

#### 3.1.1 法蘭式接口

活性炭吸附箱的氣流進出口通常采用法蘭式接口設計。法蘭式接口具有連接牢固、密封性***等***點，可以有效防止氣體泄漏和外界雜質進入設備內部。同時，法蘭式接口還方便了設備的安裝和維護工作。



#### 3.1.2 位置與方向的選擇依據

氣流進出口的位置和方向選擇需要根據具體的工藝要求和使用場景來確定。一般來說，進口應設置在廢氣產生源附近以便及時收集廢氣；出口則應遠離人員密集區域以防止凈化后的氣體對人員造成影響。此外還需要考慮風向、風速等因素對氣體流動的影響以及與其他設備的協同作業等問題。



### 3.2 檢查門與觀察窗設置

#### 3.2.1 檢查門的便捷性

檢查門是活性炭吸附箱的重要組成部分之一，它為工作人員提供了方便的檢修和觀察通道。檢查門的設計應考慮到操作的便捷性和密封性的要求。一般來說檢查門應設置在設備的側面或***部位置以便工作人員站立或蹲下即可輕松打開和關閉。同時檢查門上還應設置觀察窗以便工作人員在不打開檢查門的情況下就能觀察到設備內部的運行情況。



#### 3.2.2 觀察窗的功能與布局

觀察窗的主要功能是提供直觀的設備內部觀察功能以便工作人員及時發現問題并進行處理。觀察窗的布局應根據設備的結構***點和使用需求來確定以確保觀察視野的全面性和清晰度。一般來說觀察窗應設置在設備的正面或側面位置以便工作人員面對設備時就能清晰地觀察到內部情況。同時觀察窗還應采用透明或半透明的材料制成以確保******的透光性和可視性。



## 四、殼體密封與安全



### 4.1 密封材料與技術

#### 4.1.1 常用密封材料介紹

為了確?；钚蕴课较涞拿芊庑院头乐箽怏w泄漏常用的密封材料包括橡膠密封條、硅膠密封膠等。這些材料具有******的彈性和耐腐蝕性能可以在高溫、低溫等惡劣環境下保持穩定的密封效果。同時它們還易于安裝和更換降低了維護成本。



#### 4.1.2 密封工藝要點

在安裝密封材料時需要注意工藝要點以確保密封效果。要確保密封材料的清潔和干燥避免雜質和水分影響密封效果。要按照規定的工藝要求進行安裝確保密封材料的壓縮量和拉伸量在合適范圍內。要進行密封性測試以驗證安裝質量和密封效果是否達到要求。



### 4.2 安全閥與壓力調節

#### 4.2.1 安全閥的作用與原理

安全閥是活性炭吸附箱的重要安全附件之一它的作用是在設備內部壓力超過規定值時自動開啟排氣以防止設備因過壓而損壞或發生爆炸事故。安全閥的工作原理是利用彈簧力或重力等平衡原理來控制排氣口的啟閉當設備內部壓力超過設定值時安全閥會自動開啟排氣直到壓力降至設定值以下為止。



#### 4.2.2 壓力調節裝置的必要性

除了安全閥外還可以設置壓力調節裝置來進一步確保設備的安全運行。壓力調節裝置可以根據設備內部的實時壓力情況自動調整排氣口的開度以保持設備內部的壓力穩定并避免壓力波動過***對設備造成沖擊。這種裝置對于提高設備的可靠性和使用壽命具有重要意義。



## 五、維護與保養



### 5.1 日常維護要點

#### 5.1.1 清潔與保養頻率

為了保持活性炭吸附箱的高效運行和延長使用壽命日常清潔和保養是必不可少的。一般來說設備應定期進行清潔以去除表面的灰塵和雜物防止堵塞和腐蝕。同時還需要檢查設備的密封性能和零部件的磨損情況及時進行維修和更換。保養頻率應根據設備的實際使用情況和維護要求來確定一般建議每季度或每半年進行一次全面保養。



#### 5.1.2 異常情況處理方法

當設備出現異常情況時應及時停機并進行檢查和維修。常見的異常情況包括吸附效果下降、壓力異常、泄漏等。對于這些異常情況應先檢查設備的各個部件和連接處是否正常然后根據具體情況進行相應的處理措施如更換密封件、調整參數等。如果無法自行解決應及時聯系專業人員進行維修。



### 5.2 活性炭更換與再生

#### 5.2.1 更換周期與步驟

活性炭的更換周期應根據廢氣處理量、活性炭的吸附性能以及使用環境等因素來確定。一般來說當活性炭的吸附容量接近飽和或吸附效果明顯下降時就需要更換活性炭了。更換步驟包括關閉設備電源、打開檢查門或抽屜取出舊活性炭、清理設備內部、裝入新活性炭并關閉檢查門或抽屜等步驟。在更換過程中應注意安全防護和操作規范避免對設備和人員造成損害。



#### 5.2.2 再生方法與注意事項

為了降低運行成本和減少浪費可以考慮對飽和的活性炭進行再生處理以恢復其吸附性能。再生方法包括熱再生法、化學再生法等具體方法應根據活性炭的種類和使用情況來選擇。在再生過程中需要注意控制溫度、時間和藥劑用量等參數以避免對活性炭造成損害或影響再生效果。同時還需要對再生后的活性炭進行性能測試以確保其吸附效果符合要求才能繼續使用。
