現代電子技術已經廣泛應用到體育領域，稱為科技體育，目前傳感器也很廣泛的應用在體育領域，比如此次的風板控制中用到直川科技高精度雙軸傾角傳感器，。
2016年是體育投資大年，體育總局公布的權威數字顯示，2014年我國體育產業總規模達到13574億元，若達到2020年提出的3萬億總規模的目標，年增長率需達到20%左右。據歷史數據，我國體育產業2006至2012年增長率已達16.1%，要達成3萬億目標，提速勢在必行。科技體育在體育產業規模中占有重要的一席之地。
風板控制系統采用高精度雙軸傾角傳感器ZCT系列傾角實時檢測帆板偏轉角度,并由單片機采集處理。數據經進行A/D轉換后,為減少誤差采用數字平均濾波算法處理數據。系統通過自適應PID控制算法調節PWM信號,控制兩臺軸流風機的轉速,實現精確、平穩控制 風板翻轉到設定角度。

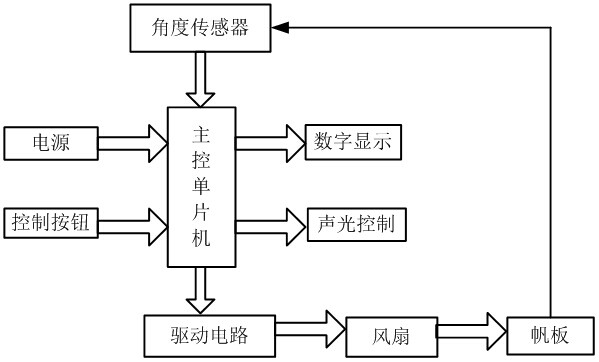

系統總體原理圖如上
當用手控制帆板時，顯示屏能夠實時顯示帆板的轉角，可顯示范圍為0°~90°；當通過操作鍵盤給單片機傳送加速指令，風扇速度由零逐漸增大到最大風速，帆板與豎直面的偏轉角度相應的由0°增大到60°，顯示屏也實時顯示傾角度數；當需要帆板偏轉到某個固定角度時，通過鍵盤輸入角度值，單片機通過分析控制風扇轉速，使帆板的偏轉角度逐漸達到設定值，并實時對帆板角度進行修正，當帆板轉動接近預定的角度（±3°）時會發出聲光提示。
角度測量原理
當傳感器轉動時，重力（垂直）和傳感器轉軸之間的夾角就是傾斜角，在此過程中，由傾角傳感器結合PWM波進行分段控制，即分別根據距離和角度進行脈寬調整。在進行角度調整時根據角度進行控制，角度越小，控制脈寬越小，直到檢測角度在±1°范圍內，認為其處于平衡狀態。用以下轉換公式，模擬輸出量能轉換成角度。
其中，VOUT為傾角傳感器輸出腳模擬電壓，offset是設備在0g位置時的電壓輸出（一般輸出值為2.5v），Sensitivity是設備的靈敏度（通常靈敏度為2v/g）。為得到最準確的精確度，應當用實際輸出值代替通常值。

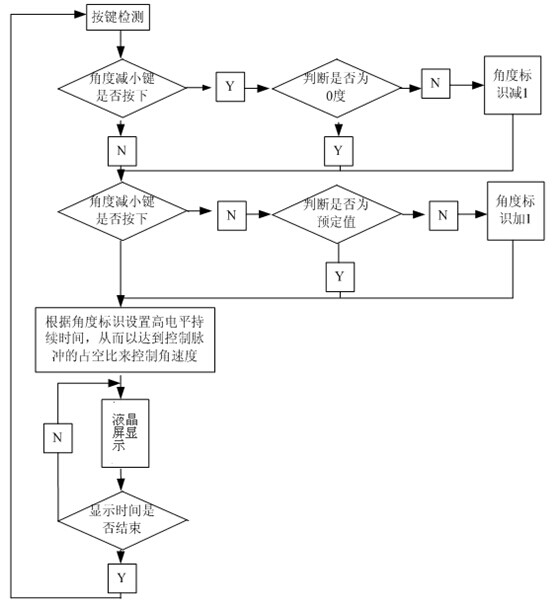

角度調整及顯示程序流程圖
