路基監測系統包括表面沉降激光自動測量、路基分層沉降與橫向位移同時自動測量、路基橫向剖面沉降自動測量和數據采集與無線傳輸4個子系統.表面沉降 自動測量采用激光測量和自動標定技術實現；路基分層沉降與橫向位移同時自動測量采用霍爾傳感器、激光測距和傾角傳感器實現,路基橫向剖面沉降自動測量采用 主、從電機帶動傾角傳感器實現.監測系統經實驗室驗證及工程化設計,在京滬高鐵濟南西站現場實驗,實現了對路基整體沉降、局部沉降截面內不同層沉降的長 期、全面、遠程自動監測。
如下圖路基監測的原理圖
路基沉降監測系統的注意事項
保護：單點沉降計及傳輸電纜的保護是安裝后其成活率的關鍵所在，因此裝好單點沉降計后，將傳輸電纜套上φ20PVC鋼絲波紋管進行保護，鋼絲波紋管首端應插入法蘭沉降盤部，并挖深300mm寬100mm的布線槽，集中從觀測箱一側引出路基，有條件的可引入自動采集箱內，并注意使鋼絲波紋管及導線適當松弛。布線槽用中粗沙回填至地基面。保證傳感器成活率達到95%以上。直川無線傾角傳感器防護等級高，產品性能穩定，使用壽命長。是路基監測系統中重要的部分。

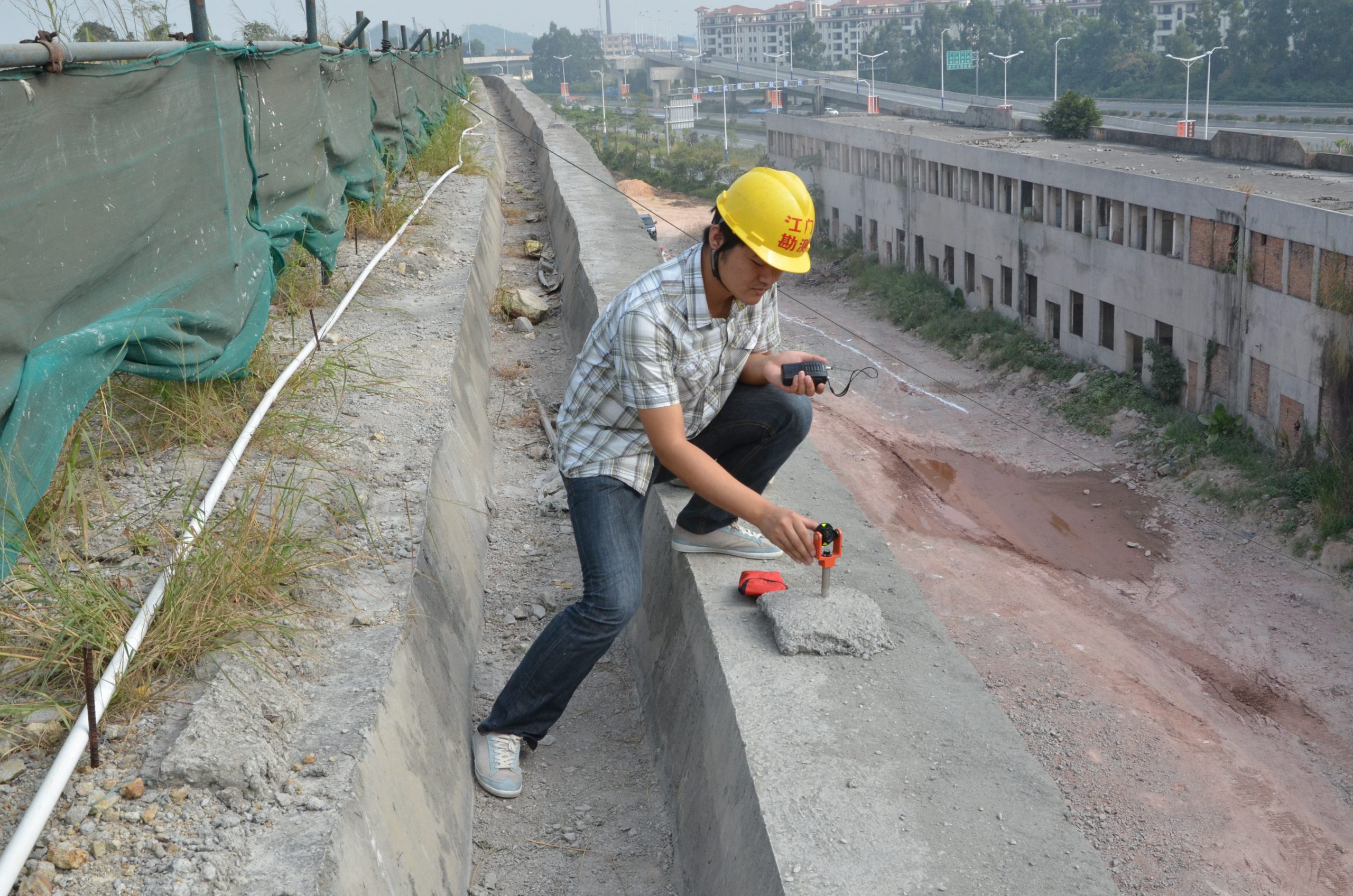

如下圖是某公司的路基監測現場
質量保證措：施采用四固定原則，固定測試人員、固定測試儀器、固定安裝人員、固定安裝方法。
路基沉降監測系統的通用讀數儀
技術要求：
1、能夠同時測出傳感器環境溫度，沉降物理量要求支持數模轉換。
2、測量范圍要求在6000Hz以內，同時支持1G以上的數據存儲功能能
3、通訊方式要求RS232 485 可以相互切換支持單個傳感器歷史數據查詢，曲線顯示。
4、可對單個傳感器進行自編號設置，通訊波特率要求9600
5、要求數據輸出格式Excel Access、txt 文本格式
直川無線傾角傳感器數據實時傳輸，從而實現對路基整體沉降、局部沉降、截面內不同層沉降的實時角度傾斜的監測，并把傾角傳感器輸出的信號通過無線傳輸或者各種有線網絡傳輸到計算機中，然后通過計算機軟件對接收到的數據進行處理、分析、存儲，實現了對路基橫向坡面沉降的長期監測，為鐵路建設提供了保障。
